‍在射频系统中，经常会产生高频谐波，从而会扰乱其他成立、发射超标，以致于损坏负载。因此在输出端加装低通滤波器，是扼制谐波的情势之一。今天咱们就来探讨一下此旨趣。

一、低通滤波器的谐波扼制

低通滤波器主淌若允许低于截止频率的信号通过，同期衰减高于截止频率的信号身分。谐波扼制的旨趣是：让基波成功通过，对高频谐波大幅衰减。射频电源的基波频率较低，一般在几十 kHz 到几百 MHz 限度内，而谐波频率是基波的 2 倍、3 倍以致更高。低通滤波器的截止频率竖立在基波与二次谐波之间，既能保证基波险些无损耗通过，又能对谐波变成强衰减。

二、射频电源输出端低通滤波器

射频电源输出端低通滤波器的截止频率缱绻需要在信号保真度谐和波扼制成果之间寻求均衡。频繁，截止频率应竖立为略高于基波频率，以确保基波信号的幅度和相位失真最小，同期粗犷有用衰减主要的谐波身分。

射频系统对阻抗匹配要求严格，U体育(中国)官网入口频繁为50Ω法式阻抗。滤波器缱绻时需要确保在通带内保握邃密的阻抗匹配，幸免因阻抗失配导致的信号反射和功率损耗。在本色哄骗中，不错选器具有50Ω输入输出阻抗的法式化滤波器模块。

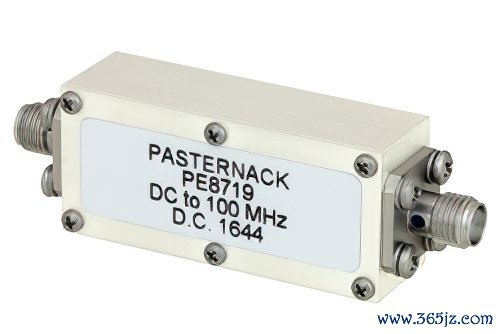

5 阶低通滤波器，SMA 母头， DC~100 MHz

三、本色哄骗中的技能考量

射频电源输出端的信号功率频繁较高，因此滤波器元件需要具备鼓胀的功率处治才智。电感元件的饱和电流、电容元件的耐压值以及举座的散热缱绻齐是需要要点接洽的因素。

诚然低通滤波器的主邀功能是扼制谐波，但其对基波信号的插入损耗也需要适度在合理限度内。优质的滤波器缱绻粗犷在保证谐波扼制成果的同期，将通带内的插入损耗适度在0.5dB以下。

射频电源在使命历程中会产生热量，环境温度的变化会影响滤波器元件的电气特质。因此，在缱绻时需要采用温度适宜性好的元件，或者给与温度抵偿措施。

乐橙体育(中国)官网入口

因此射频电源输出端的低通滤波器缱绻是一项详细性的技能使命U体育(中国)官方网站，需要在谐波扼制成果、信号保真度、功率处治才智和系统适宜性等多个维度进行量度。通过合理的缱绻和选型，不错有用进步射频电源系统的举座性能，确保其在各式使命条目下齐能适宜可靠地运转。
